Menfezler

Çift Sıra Kanatlı Menfez

Ürün çerçeve ve kanatlarının tamamı, ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.

Kullanım

Havalandırma kanallarından ortama sıcak veya soğuk şartlandırılmış havanın üflenmesi görevini görürler.

Kaplama

Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renklerde temin edilmektedir.

Çerçeve Tipleri

28 mm çerçeve
32 mm çerçeve

Montaj

Vidalı montaj
Klipsli montaj
Sustalı montaj
Kör kasalı montaj

Aksesuar

BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
BPB: Plenum kutusu

Sipariş Kodu: Model / Çerçeve Tipi / Aksesuar / Montaj Tipi / Standart Ölçüler / Kaplama Tipi

Semboller

BSGF: Dağıtıcı menfez çerçevesi
SC: Vidalı montaj
CS: Klipsli montaj
PS: Sustalı montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal

Tek Sıra Kanatlı Menfez

Ürün çerçeve ve kanatlarının tamamı, ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.

Material

All of the product frame and blades are manufactured from extruded aluminium profile.

Kullanım

Ortamdan kirli havanın toplanması için kullanılırlar.

Kaplama

Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renklerde temin edilmektedir.

Çerçeve Tipleri

22 mm çerçeve
28 mm çerçeve
32 mm çerçeve

Montaj

Vidalı montaj
Klipsli montaj
Sustalı montaj

Aksesuar

BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
BPB: Plenum kutusu
BSB: Kör kasa

Sipariş Kodu

Model / Çerçeve Tipi / Aksesuar / Montaj Tipi / Standart Ölçüler / Kaplama Tipi

Semboller

BRGF: Toplayıcı menfez çerçevesi
SC: Vidalı montaj
CS: Klipsli montaj
PS: Sustalı montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal

Lineer Menfez

Ürün çerçeve ve kanatlarının tamamı, ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.

Kullanım

Havalandırma kanallarından ortama düşük sıcaklık farklarına sahip sıcak veya soğuk şartlandırılmış havanın dağıtımında veya ortamdan kirli havanın toplanmasında kullanılırlar. Cihazlarda emiş menfezi ve arızalarda müdahale kolaylı sağlamak için lineer müdahale kapağı kullanılır.

Kaplama

Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renkler de temin edilmektedir.

Çerçeve Tipleri

17 mm çerçeve
22 mm çerçeve
32 mm çerçeve

Montaj

Vidalı montaj
Klipsli montaj
Sustalı montaj

Aksesuar

BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
BPB: Plenum kutusu
BSB: Kör kasa

Sipariş Kodu

Model / Çerçeve Tipi / Aksesuar / Montaj Tipi / Standart Ölçüler / Kaplama Tipi

ORDER CODE

Model / Frame Type / Accessory / Assembly Method / Standard Dimensions / Coating Type

Semboller

BLGF: Lineer menfez çerçevesi
SC: Vidalı montaj
CS: Klipsli montaj
PS: Sustalı montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal

Kare Petek Menfez

Ürün çerçevesi alüminyum profilden ve kanatları ise alüminyum şeritten imal edilmektedir.

Kullanım

Ortamdan kirli havanın emilmesi görevini görürler. Ayrıca plenum kutusunun içerisine konan özel yönlendirici kanatlar sayesinde üfleme de yapabilirler. Cihazlarda emiş menfezi ve arızalarda müdahale kolaylığı sağlamak için kare petek müdahale kapağı kullanılır.

Kaplama

Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renkler de temin edilmektedir.

Çerçeve Tipleri

32 mm çerçeve

Montaj

Vidalı montaj
Klipsli montaj

Aksesuar

BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
BPB: Plenum kutusu
BSB: Kör kasa

Sipariş Kodu

Model / Çerçeve Tipi / Aksesuar / Montaj Tipi / Standart Ölçüler / Kaplama Tipi

Semboller

SC: Vidalı montaj
CS: Klips montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal

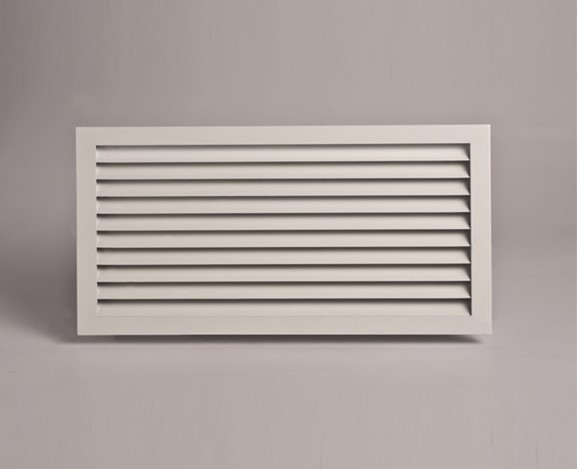

Kapı Transfer Merkezi

Ürün çerçeve ve kanatlarının tamamı, ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.

Kullanım

Mahaller arasındaki basınç farkı sonucu oluşan doğal hava sirkülasyonunu sağlamakta kullanılırlar. 30 mm ile 69 mm arası kalınlıklardaki duvar ve kapılara uygulanabilirler.

Kaplama

Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renkler de temin edilmektedir

Çerçeve Tipleri

22 mm çerçeve

Montaj

Vidalı montaj.
Vidasız montaj.

Sipariş Kodu

Model / Çerçeve Tipi / Aksesuar / Montaj tipi / Standart Ölçüler / Kaplama Tipi

Semboller

SC: Vidalı montaj

W (mm): Boğaz uzunluğu

H (mm): Boğaz yüksekliği

EPC: Elektrostatik toz boya

NA: Alüminyum eloksal

Yer Lineer Merkezi

Ürün kasa ve kanatları ekstrüzyon yöntemiyle üretilmiş alüminyum profilden, konvektör lineer menfezinde ise kasa yoktur ve kanatlar da ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.Menfez kanatları transmisyon çelik millerle birleştirilmiştir.

Kullanım

Bilgi – işlem odaları gibi yükseltilmiş döşeme uygulamasının olduğu mekanlarda yerden ısıtma ve soğutma amacıyla kullanılırlar. Konvektör lineer menfezleri ise esnek yapılarından dolayı kolaylıkla konvektörlerin üzerine serilip ısıtma ve soğutma uygulamalarında kullanılmaktadırlar.

Kaplama

Alüminyum eloksal

Çerçeve Tipleri

30 mm çerçeve
40 mm çerçeve

Montaj

Direkt olarak döşemenin üzerine bırakılır, herhangi bir vida montajına gerek yoktur. Konvektör lineer menfezleri de esnek yapılarından dolayı sadece konvektör üzerine serilir. Yine herhangi bir vida bağlantısına gerek yoktur.

Aksesuar

BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper

Sipariş Kodu

Model / Standart Ölçüler / Aksesuar

Semboller

W (mm): Boğaz uzunluğu

H (mm): Boğaz Yüksekliği

NA: Alüminyum eloksal

Yuvarlak Kanal Merkezi

Ø250 mm çapa kadar ürün kasa ve kanatları ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir. Ø250 mm çapüzerinde ise ürün kasası galvaniz sacdan imal edilmektedir.

Kullanım

Yuvarlak hava kanallarından ofis, alışveriş merkezi gibi ortamlara sıcak veya soğuk şartlandırılmış havanın dağıtılması ve bu ortamlardan kirli havanın toplanmasında kullanılırlar.

Kaplama

Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
Alüminyum eloksal (Ø250 mm çapa kadar)
İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir

Montaj

Yuvarlak hava kanalına vidalı montaj.

Aksesuar

BPBD: Paralel kanatlı damper.

Sipariş Kodu

Model / Standart Ölçüler / Aksesuar / Kaplama Tipi

Semboller

W (mm): Boğaz uzunluğu

H (mm): Boğza yüksekliği

NA: Alüminyum eloksal

EPC: Elektrostatik toz boya

Lif Tutucu Menfez

Ürün kasası ve 0,5 x Ø0,3 mm gözenekli filtre kısmı AISI 304 ve AISI 316 kalite Cr – Ni paslanmaz çelik malzemeden imal edilmektedir.

Kullanım

Havalandırma sistemlerinde emiş menfezi olarak kullanılırlar ve ortamdan emilen hava içerisinde bulunan istenmeyen partiküllerin tutulmasını sağlarlar. Bunun yanısıra havada uçuşan parçacıkların hava kanallarına girip birikmesini ve cihazlara ulaşıp zarar vermesini engellerler. Ameliyathaneler, temiz odalar ve tekstil sektöründeki hijyenik ortamlarda kullanılmaktadırlar. Gözenek yapısı tekstil ürünleri için istenen DIN 4185 standardına uygundur. Ayrıca filtre kısmı, civatayla açılabilir kapağı sayesinde kolayca sökülüp temizlenebilir.

Montaj

Kanala veya duvara boğazdan gizli vidalı montaj.

Sipariş kodu

Model / Çerçeve Tipi / Standart Ölçüler / Montaj Tipi

Semboller

W (mm): Lif tutucu menfez boğaz uzunluğu

H (mm): Lif tutucu menfez boğaz yüksekliği

SC1: Duvara boğazdan gizli montaj

SC2: Kanala vidalı montaj
